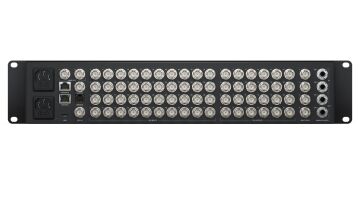

Blackmagic ATEM 4 M/E Constellation 4K

Toplam Video Girişi

40

Toplam Video Çıkışı

28

Toplam Aux Çıkışı

24

SDI Hızları

1.5G, 3G, 6G, 12G.

Toplam Ses Girişi

2 adet dengeli 1/4 inç jak,

1 adet 32 stereo kanal BNC MADI girişi,

1 adet 5 pimli XLR Talkback.

Toplam Ses Çıkışı

2 adet dengeli 1/4 inç jak,

1 adet 32 stereo kanal BNC MADI çıkışı,

1 adet 5 pimli XLR Talkback.

Zaman Kodu Bağlantıları

Yok

Referans Girişi

Tri-Sync ya da Black Burst.

Video Girişi Yeniden Senkronizasyonu

Tüm 40 girişte mevcut.

Kare Hızı ve Format Dönüştürücüleri

Tüm 40 girişte mevcut.

SDI Video Girişi

40 adet 10-bit 720p, 1080i, 1080p, 2160p.

SDI Ses Girişleri

Tüm SDI girişlerde 8 kanal gömülü ses.

Ekstra Ses Girişi

1 adet 5 pimli XLR Talkback.

SDI Video Çıkışı

28 adet 10-bit 720p, 1080i, 1080p, 2160p.

SDI Ses Çıkışları

Tüm SDI çıkışlarda SDI sinyalinde 16 kanal gömülü ses.

Ekstra Ses Çıkışı

1 adet 5 pimli XLR Talkback.

SDI Program Çıkışı

24 SDI çıkışının herhangi biri.

Alt Format Dönüşümlü SDI Program Çıkışı

1

SDI Önizleme Çıkışı

24 SDI çıkışının herhangi biri.

SDI Çoklu Görüntü Çıkışı Sayısı

4

HDMI Çoklu Görüntü Çıkışı

Yok

Webcam Çıkışı

1 adet USB-C, PGM kare hızında 720p veya 1080p’yi destekler.

Uzaktan Kontrol

RJ12, RS-422’yi destekler.

Kontrol Panel Bağlantısı

Ethernet 10/100/1000 BaseT’yi destekler. Panel ve kasa arasında doğrudan ya da ağ aracılığıyla bağlantı imkanı verir.

Dahili Zaman Kodu Üreteci

Var

Talkback

RJ45 üçüncü parti sistemler için.

Tally Çıkışı

Blackmagic Design GPI ve Tally Arayüzü ürününe Ethernet bağlantısıyla ekli. (Dahil değildir).

Bilgisayar Arabirimi

1 adet USB-C portu.

SD Video Standartları

Yok

HD Video Standartları

720p50, 720p59.94, 720p60
1080i50, 1080i59.94, 1080i60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60.

Ultra HD Video Standartları

2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60.

SDI Uyumluluğu

SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M seviye A ve B, SMPTE 2081‑1, SMPTE 2081‑10, SMPTE 2082‑1 ve SMPTE 2082‑10, SMPTE 2082‑12.

Video Örnekleme

4:2:2

Renk Hassasiyeti

10-bit.

Renk Alanı

Rec. 709, Rec. 2020

SDI Otomatik Seçim

1,5G-SDI, A seviye veya B seviye 3G-SDI, 6G-SDI ve 12G-SDI arasında otomatik algılar.

Upstream Keyer Sayısı

16

Downstream Keyer Sayısı

4

Gelişmiş Chroma Keyer Sayısı

16

SuperSource Sayısı

2

Talkback Desteği

Var

Mix Minus (Kulaklıktaki kendi sesinizin kontrolü) Desteği

Var

Linear/Luma Keyer Sayısı

21

Geçiş Keyer’i (Stinger/DVE)

4 Stinger, 4 DVE.

Toplam Katman Sayısı

28

Desen Üreteci Sayısı

21

Renk Üreteci Sayısı

2

DVEs

4

Kontrol Panel

Ön panelden yedek görüntü miksajı, yazılım veya opsiyonel donanım paneli.

Yönlendirilebilir Pencereler

64

Tally

Program için kırmızı ve önizleme göstergesi için yeşil.

Pencere Kaynak Etiketleri

Var

Çoklu Görüntü

4 adet Çoklu Görüntüleme düzeni seçeneği toplam 64 ekrana kadar

Çoklu Görüntü Video Formatı

HD ya da Ultra HD'yi seçin.

Medya Oynatıcı Sayısı

4

Kanallar

Her bir medya oynatıcı için fill ve key.

Medya Havuzu Sabit Görüntü Kapasitesi

64

Medya Havuzu Klip Kapasitesi

4

720 HD’de Medya Oynatıcı Klip Uzunluğu

3200 kare

1080 HD’de Medya Havuzu Klip Uzunluğu

1600 kare.

Ultra HD’de Medya Oynatıcı Klip Uzunluğu

400 kare.

Medya Havuzu Sabit Görüntü Formatı

PNG, TGA, BMP, GIF, JPEG ve TIFF.

Medya Havuzu Video Dosyası Formatı

TGA Sıralaması.

Medya Havuzu Ses Dosyası Formatı

WAV, MP3 ve AIFF.

Arabirim

Asgari monitör çözünürlüğü 1366 x 768.

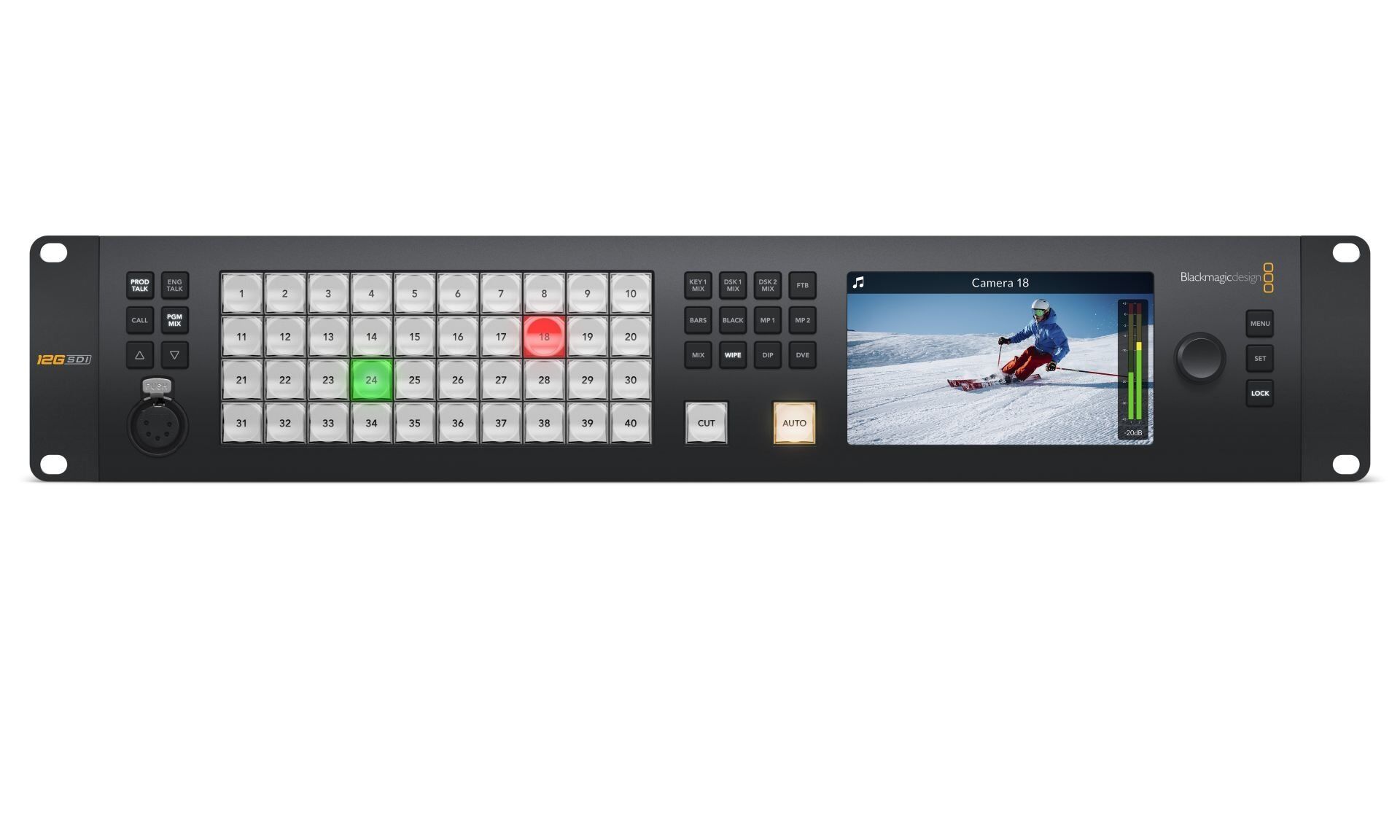

Ön panel

Video için dahili HD LCD ekran, kurulum ve yedek görüntü miksajı için 42 adet LED buton, 8 kaynak butonu, 4 geçiş butonu, 6 adet talkback seçim ve miksaj butonu, menü kontrol düğmesi ve kaydetmek için “set” butonu, ön paneli kilitleme butonu.

İşlem Gecikmesi

< 10 lines.

Ses Mikseri

156 Kanal mikser

Seçilebilir Aç/Kapat/Video-Takipli-Ses Butonları

Seviye ve Pik göstergeleri.

Ana kazanç kontrolü.

6 bant parametrik EQ ve Genişletici, Geçit, Sıkıştırıcı ve Sınırlayıcı dahil olmak üzere Dinamik efektler.

Alt Formata Dönüşüm

1 x selectable HD down converted output

Cihazla Gelen Kontrol Paneli

Mac 12.0 Monterey, Mac 13.0 Ventura veya daha yeni sürümleri ve Windows 10 ve 11 için ATEM Software Control Panel ücretsiz olarak dahil edilmiştir.

Yazılım Güncellemeleri

USB veya Ethernet bağlantısı kullanılarak doğrudan Mac veya Windows bilgisayarlara bağlanır. ATEM Setup Utility yardımcı yazılımı dahildir.

Yapılandırma

ATEM kasa IP adresinin haricindeki kurulumu, ATEM Software Control Panel üzerinden yapın. ATEM kasa IP adresinin kurulumu, kasaya USB-C aracılığıyla bağlanan ATEM Setup yardımcı yazılımıyla yapılır.

Güç Kaynağı

2 adet Dahili 100 - 240 AC, 50/60Hz.

Güç Kullanımı

255 W

Fiziksel Kurulum

2 RU yükseklik.

Çalışma Ortamı Sıcaklığı

0° ila 40° C (32° ila 104° F)

Saklama Ortamı Sıcaklığı

-20° ila 60° C (-4° ila 140° F)

Bağıl Nem

%0 ila %90 yoğuşmasız
