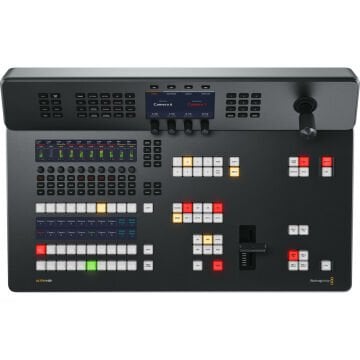

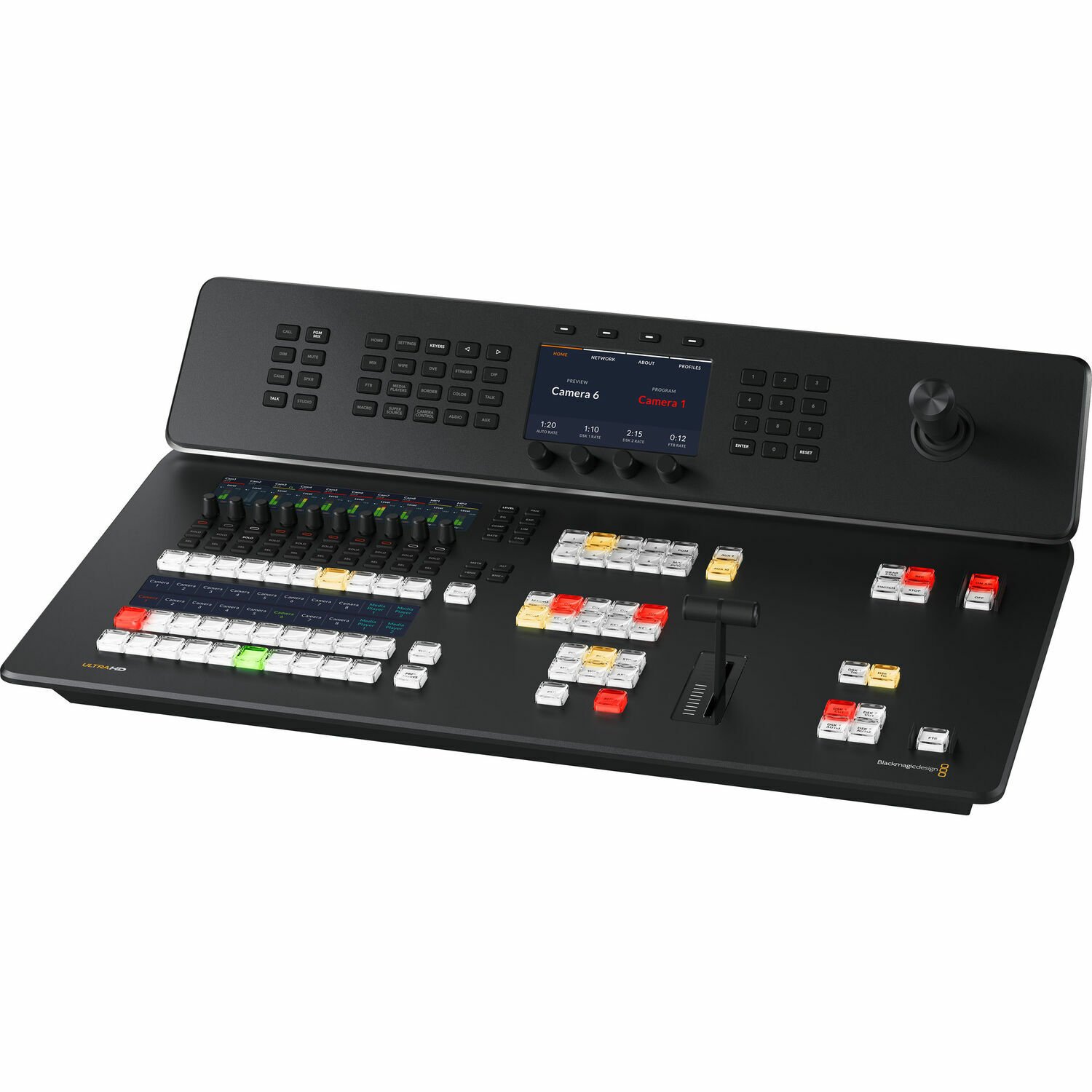

ATEM Television Studio 4K8

SDI Video Girişi

8

SDI Video Çıkışı

12

SDI Hızları

1.5G, 3G, 6G, 12G

HDMI Video Çıkışı

1

Toplam Ses Girişi

2 adet XLR dengeli analog ses,

1 adet BNC 32 Kanal MADI dijital ses

2 adet RCA stereo analog ses,

1 adet 5 pimli XLR Talkback.

Toplam Ses Çıkışı

2 adet 1/4 inç Jak analog ses

1 adet BNC 64 Kanal MADI dijital ses, 50 kanala kadarı aktif,

1 adet 5 pimli XLR Talkback.

SDI Ses Girişleri

4 Kanal gömülü ses, tüm SDI girişlerinde.

SDI Ses Çıkışları

16 adet atanabilir kanal.

Zaman Kodu Bağlantıları

1 adet BNC Giriş, 1 adet BNC Çıkış.

Referans Girişi

1 adet BNC Giriş, 1 adet BNC Çıkış.

Tri-Sync ya da Black Burst.

Video Girişi Yeniden Senkronizasyonu

8 girişin hepsinde var.

Kare Hızı ve Format Dönüştürücüleri

8 girişin hepsinde var.

SDI Aux Çıkışları

10

SDI Program Çıkışı

1

Webcam Çıkışı

2 adet USB-C, PGM kare hızında 720p veya 1080p’yi destekler.

Toplam Çoklu Görüntüleyici

1 adet 12G-SDI

1 adet HDMI 2.0

Uzaktan Kontrol

RJ12, RS-422’yi destekler

Kontrol Panel Bağlantısı

Ethernet. Panel ve kasa arasında doğrudan bağlantı ya da ağ üzerinden.

Dahili Zaman Kodu Üreteci

Var

Talkback

RJ45 üçüncü parti sistemler için.

Tally Çıkışı

Blackmagic Design GPI ve Tally Arayüzü ürününe Ethernet bağlantısıyla ekli. (Dahil değildir).

Ethernet

4 adet RJ45, internet ağ dağıtıcı ile. 10/100/1000/10G BASE-T’yi destekler.

Bilgisayar Arabirimi

2 adet USB-C Harici disk kaydı, webcam çıkışı, yazılım kontrolü, yazılım güncellemeleri ve görüntü mikseri bağlantısı için USB 2.0’ı destekler.

SD Video Standartları

Yok

HD Video Giriş Formatları

720p50, 720p59.94, 720p60.
1080i50, 1080i59.94, 1080i60.
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60.

Ultra HD Video Giriş Formatları

2160p23.98, 2160p24, 2160p25, 2160p29.97.
2160p30, 2160p50, 2160p59.94, 2160p60.

SDI Uyumluluğu

SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M seviye A ve B, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1 ve SMPTE 2082-10.

Video Örnekleme

4:2:2

Renk Hassasiyeti

10-bit.

Renk Alanı

REC 709, REC 2020

SDI Otomatik Algılama

1,5G-SDI, A seviye veya B seviye 3G-SDI, 6G-SDI ve 12G-SDI arasında otomatik algılar.

Miks Efektler Sırası Adedi

1

Direkt Sinyal Dağıtım Noktası Sayısı

10

Değiştirilmiş Sinyal Dağıtım Noktası Sayısı

20

Sinyal Dağıtım Noktası Buton Türü

Üç-Renkli LED

Sinyal Dağıtım Noktası Etiketi

6 sıralı 24 karakterli LCD

Geçişi Önizle

1

Kaynak Seçim Bus Sırası

1

Özel Makro Buton Sayısı

10 adet ve shift butonuyla ek 10 adet

Geçiş Türü Butonu Sayısı

5

Geçiş Hızı

Sistem LCD menü ekranı aracılığıyla ayarlanır

Key Butonu Sayısı

8

AUX Butonu Sayısı

12

Sürgü Kolu

1

Kayıt Butonu Sayısı

2

İnternet Yayın Butonu Sayısı

2

DSK Geçiş Seçicisi Sayısı

6

Karatma Butonu Sayısı

1

Sistem LCD Ekran Sayısı

1

Sayısal Klavye

1

3 Eksenli Joystick

1

Upstream Keyer Sayısı

4

Downstream Keyer Sayısı

2

Gelişmiş Chroma Keyer Sayısı

4

SuperSource Sayısı

1

DVEs

2

Linear/Luma Keyer Sayısı

7

Geçiş Keyer’i (Stinger/DVE)

1 Stinger, 1 DVE.

Toplam Katman Sayısı

8

Desen Üreteci Sayısı

7

Renk Üreteci Sayısı

2

Kontrol Panel

Görüntü miksajı ve ayarların tam kontrolü ile entegre panel.

Yönlendirilebilir Pencereler

16

Pencere Kaynak Etiketleri

Var

Tally

Program için kırmızı ve önizleme göstergesi için yeşil.

Talkback Desteği

Var

Mix Minus (Kulaklıktaki kendi sesinizin kontrolü) Desteği

Var

Doğrudan İnternet Yayını

Ethernet üzerinden Gerçek Zamanlı Mesajlaşma Protokolünü (RTMP) kullanarak veya USB‑C üzerinden internet paylaşımı aracılığıyla, internetten doğrudan canlı yayını destekler.

Video ve Sesin Doğrudan Kaydı

İsteğe bağlı dahili M.2 flaş belleğe veya USB-C genişletme portu aracılığıyla harici ortama doğrudan kayıt.

Video Kaydı

Program çıkışı, internet yayın kalitesi ayarında H.264 kodekli bir .mp4 dosyası olarak ve ACC ses kodekli ATEM video formatında kaydedilir.

Ortam Formatı

ExFAT (Windows/Mac) olarak formatlı ortamı destekler. APFS veya HFS+ (Mac).

Çoklu Görüntü

1 adet çoklu görüntü SDI ve HDMI üzerinden; 16, 13, 10, 7 veya 4 ekran olarak yapılandırılabilir. İsteğe bağlı etiketler ve ses göstergeleriyle; Program, Önizleme, Girişler, Medya Oynatıcıları, DSK’lar, SuperSource ve Temiz Sinyal ekranları.

Çoklu Görüntü Video Formatı

HD veya Ultra HD

Minimum Çözünürlüğü Göster

1366 x 768

Medya Oynatıcı Sayısı

2

Kanallar

Her bir medya oynatıcı için fill ve key.

Medya Havuzu Sabit Görüntü Kapasitesi

20

Medya Havuzu Sabit Görüntü Formatı

PNG, TGA, BMP, GIF, JPEG ve TIFF.

Medya Havuzu Klip Kapasitesi

2 adet 1080p60’a kadar.

720 HD’de Medya Oynatıcı Klip Uzunluğu

720 kare.

1080 HD’de Medya Havuzu Klip Uzunluğu

360 kare.

2160 HD’de Medya Oynatıcı Klip Süresi

90 kare.

Medya Havuzu Video Dosyası Formatı

TGA sekansı.

Medya Havuzu Ses Dosyası Formatı

WAV, MP3 ve AIFF.

İşlem Gecikmesi

Genlock yapıldığında 10 satırdan küçük ve görüntü mikseri ile aynı formatta.

Ses Mikseri

58 Kanal mikser.

Seçilebilir Aç/Kapat/Video-Takipli-Ses Butonları

Seviye ve Pik göstergeleri.

Ana kazanç kontrolü.

6 bant parametrik EQ ve Genişletici, Geçit, Sıkıştırıcı ve Sınırlayıcı dahil olmak üzere Dinamik efektler.

Kamera Kontrolü

ATEM, Blackmagic Design kameraların çoğuyla kullanıldığında; kazanç, beyaz ayarı, renk tonu, örtücü, ND filtresi, renk düzeltici, tally ve kayıt başlatma/durdurma dahil olmak üzere kamera ayarlarını ve uyumlu lenslerde netlik, diyafram ve zumu kontrol edebilir.

Alt Formata Dönüşüm

1 x çoklu görüntü

Cihazla Gelen Kontrol Paneli

Mac 12.0 Monterey, Mac 13.0 Ventura veya daha yeni sürümleri ve Windows 10 ve 11 için ATEM Software Control Panel ücretsiz olarak dahil edilmiştir.

Yazılım Güncellemeleri

Mac OS veya Windows bilgisayarlara doğrudan bağlı USB veya Ethernet bağlantısını kullanarak. ATEM Setup Utility Yazılımı dahildir.

Güç Kaynağı

1 adet Dahili 100 - 240 AC 50/60Hz IEC C14 priz ile.

1 adet 4 pim XLR 12V DC Girişi harici güç kaynağı ya da batarya kullanımı için.

Güç Kullanımı

Duyurulacak

Çalışma Ortamı Sıcaklığı

0° ila 40° C (32° ila 104° F)

Saklama Ortamı Sıcaklığı

-20° ila 60° C (-4° ila 140° F)

Bağıl Nem

%0 ila %90 yoğuşmasız
