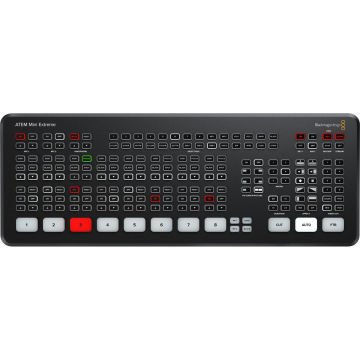

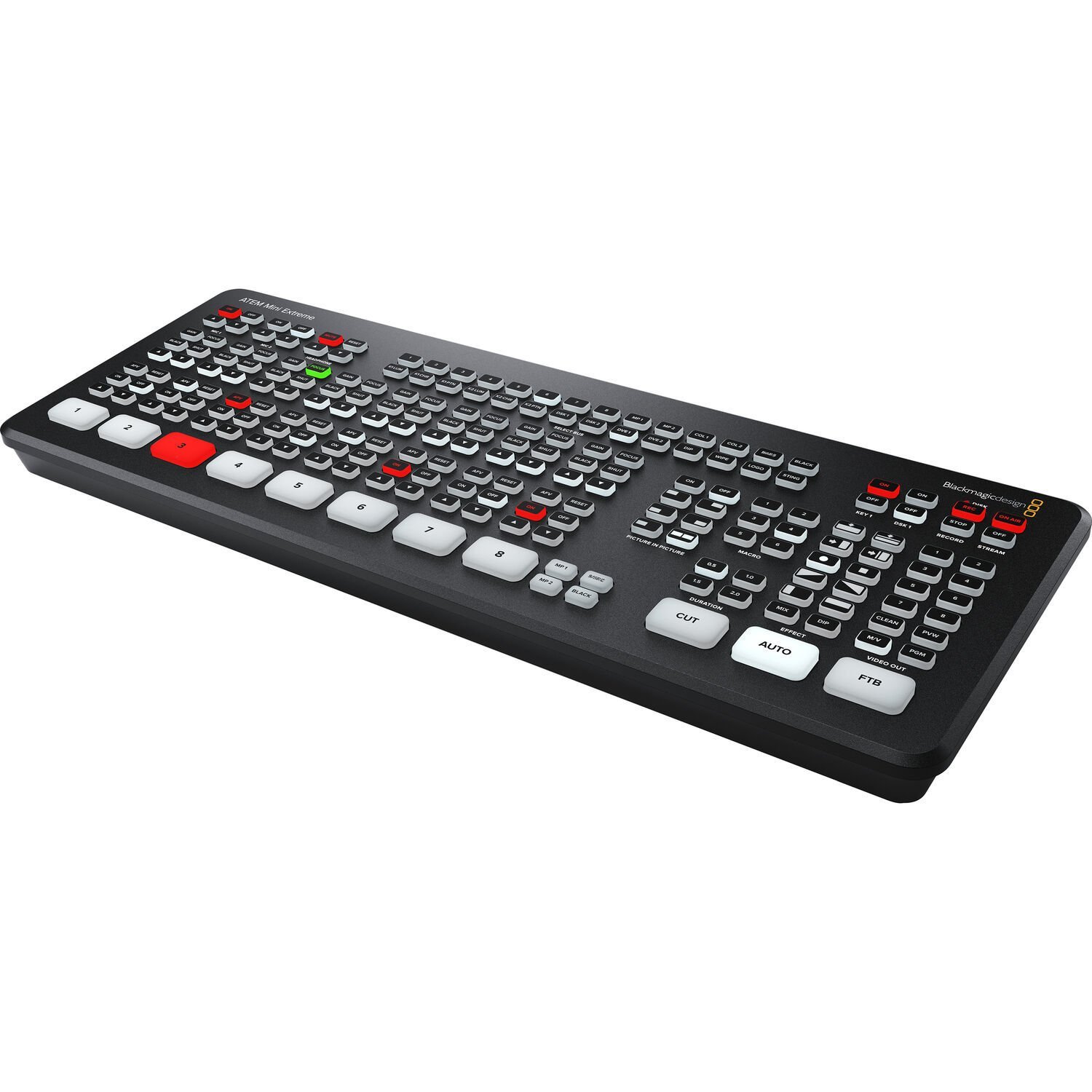

ATEM Mini Extreme Görüntü Mikseri

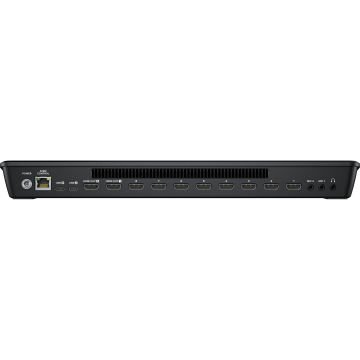

Bağlantılar

Toplam Video Girişi

8

Toplam Çıkış

4

Toplam Aux Çıkışı

2

Toplam Ses Girişi

2 adet 3.5mm stereo mini jak

Toplam Ses Çıkışı

1 adet 3.5mm stereo mini jak

Timecode Bağlantısı

Yok

HDMI Video Girişleri

8 adet HDMI A tipi, 10-bit HD geçişli. 2 kanallı gömülü ses.

Video Girişi Yeniden Senkronizasyon

8 HDMI girişinin tümünde var.

Kare Hızı ve Format Dönüştürücüleri

8 HDMI girişinin tümünde var.

HDMI Program Çıkışı Sayısı

2

Ethernet

Canlı internet yayını, yazılım kontrolü, yazılım güncellemeleri veya ağ üzerinden panel bağlantısı için 10/100/1000 BaseT’yi ethernet destekler.

Bilgisayar Arabirimi

Harici sürücüye kaydetme, webcam çıkışı, yazılım kontrolü, yazılım güncellemeleri ve panel bağlantıları için 2 adet 1. Nesil USB Type-C 3.1

Standartlar

HD Video Giriş Standartları

720p50, 720p59.94, 720p60.
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60.
1080i50, 1080i59.94, 1080i60.

HD Video Çıkış Standartları

1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60.

İnternetten Video Yayınlama Standartları

1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60.

Ultra HD Video Standartları

Yok

Video Örnekleme

4:2:2 YUV

Renk Hassasiyeti

10-bit

Renk Alanı

Rec 709

Bilgisayarlardan HDMI Giriş Çözünürlükleri

1280 x 720p 50Hz, 59.94Hz ve 60Hz
1920 x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94 ve 60Hz
1920 x 1080i 50, 59.94Hz ve 60Hz

Renk Alanı Dönüşümü

Donanım bazlı gerçek zamanlı.

Ürün Özellikleri

Upstream Keyer Sayısı

4

Downstream Keyer Sayısı

2

Gelişmiş Chroma Keyer Sayısı

4 adede kadar

Linear/Luma Keyer Sayısı

4 adede kadar

Geçiş için Keyer

Sadece DVE.

Toplam Katman Sayısı

9

Desen Üreteci Sayısı

5

Renk Üreteci Sayısı

2

Kenarlar ve Gölge içeren DVE Sayısı

2

Arabirim

1366 x 768 asgari monitör çözünürlüğü

Ses

Ses Mikseri

11 girişli 2 kanal mikser. Her bir kanal için Açma/Kapama/Video Takipli Ses özelliği ve her bir kanal için ayrı gain kontrolü var. Seviye ve Pik göstergeleri. Artı yeni Fairlight ses geliştirmeleri: Sıkıştırıcı, Geçit, Sınırlayıcı, 6 bant parametrik EQ. Ana kazanç kontrolü.

Analog Giriş

Dengelenmemiş stereo

Analog Giriş Gecikmesi

8 kareye kadar

Giriş Empedansı

1.8k

Azami Giriş Seviyesi

+6dBV

Mikrofon İçin Güç

Her iki 3.5mm mini jak bağlantısında var.

İnternet Yayını

Doğrudan İnternet Yayını

ATEM Mini Extreme, ethernet üzerinden Gerçek Zamanlı Mesajlaşma Protokolü (RTMP) ya da USB-C üzerinden mobil internet paylaşımı aracığıyla doğrudan canlı internet yayınını destekler.

Kayıt

Video ve Sesin Doğrudan Kaydı

Harici ortama doğrudan kayıt yapabilen USB-C 3.1 1. Nesil genişletme bağlantı noktası.

Video Kaydı

H.264 kodekli .mp4 formatında 1 adet Program çıkışı. İnternet üzerinden yayın kalitesi ayarında ve ACC kodekli ses ile birlikte ATEM'deki video standardı kalitesinde.

Ortam Formatı

ExFAT (Windows/Mac) ya da HFS+ (Mac) dosya sisteminde formatlanmış ortamları destekler.

Çoklu Görüntü Gösterimi

Çoklu Görüntü Gösterimi

Program, Önizleme, 8 HDMI girişi, SuperSource, Temiz Sinyal, Medya Oynatıcı, İnternet Yayın Durumu, Kayıt Durumu ve Ses Göstergeleri de dahil olmak üzere 16, 13, 10, 7 veya 4 görüntüleyici halinde yapılandırılabilir.

Çoklu Görüntüleme Video Standardı

HD

Medya Oynatıcıları

Medya Oynatıcı Sayısı

2

Kanallar

Her bir Medya Oynatıcı için fill ve key.

Medya Havuzu Sabit Görüntü Kapasitesi

Fill ve key ile 20 adet.

Medya Havuzu Sabit Görüntü Formatı

PNG, TGA, BMP, GIF, JPEG ve TIFF.

Kontrol

Kontrol Panel

Dahili kontrol paneli. Kamera kontrolü özellikli yazılım kontrol paneli. İsteğe bağlı donanım panelini destekler.

Kontrol Panel Bağlantısı

Ethernet, 10/100/1000 BaseT’yi destekler. Ethernet; panel ve kasa arasında doğrudan ya da ağ aracılığıyla bağlantı için kullanılır. ATEM Mini Extreme doğrudan USB-C bağlantısını da destekler. Yazılımı güncellemek için ethernet veya USB-C kullanılır.

Kontrol Panel Uyumluluğu

ATEM Software Control Panel içerir. Aynı zamanda, ATEM 1 M/E Advanced Panel, ATEM 2 M/E Advanced Panel ve ATEM 4 M/E Advanced Panel ile uyumludur. Videohub Smart Control Pro ve Videohub Master Control Pro aracılığıyla kaynakları hedeflere yönlendirmek için ATEM Mini Extreme, Blackmagic Videohub Hardware Panel Setup yardımcı yazılımı kullanılarak yapılandırılabilir.

Cihazla Gelen Kontrol Paneli

ATEM Software Control Panel; Mac 10.14 Mojave, Mac 10.15 Catalina, Mac 11 Big Sur veya daha yeni sürümler ve sadece Windows 10 64 bit için ücretsiz olarak dahildir.

Yazılım

Yazılım Güncellemeleri

Mac OS X veya Windows bilgisayarlarına doğrudan bağlı USB veya Ethernet bağlantısını kullanarak. ATEM Switcher Utility dahildir.

Yapılandırma

ATEM Software Control Panel üzerinden ayarlanır. Bu ATEM kasa IP adresi için geçerli değildir, bunu cihaza USB aracılığıyla bağlanan ATEM Switcher Yardımcı Uygulaması üzerinden yapabilirsiniz.

İşletim Sistemleri

Mac 10.15 Catalina,
Mac 11.1 Big Sur veya daha üzeri

Windows 10, 64-bit.

Güç Bilgileri

Güç Kaynağı

1 adet Harici 12V güç kaynağı.

Güç Kullanımı

36W

Fiziksel Detaylar

Çevresel Koşullar

Çalışma Ortamı Sıcaklığı

5° C ila 40° C arası (41° ila 104° F arası)

Saklama Ortamı Sıcaklığı

-10° ila 60° C  arası (14° ila 104° F arası)

Bağıl Nem

%0 ila %90 yoğuşmasız

Kutu İçeriği

ATEM Mini Extreme

Uluslararası priz adaptörleriyle birlikte harici 12V güç kaynağı.
